Braccio dell'escavatore per alesatura della linea

La nostra soluzione portatile di alesatura e saldatura di fori per bracci di escavatori è progettata specificamente per il-ripristino in loco dei fori dei perni usurati dei bracci senza smontare il braccio o trasportarlo in un'officina.

Combinando la saldatura automatica del foro e la foratura in linea di precisione in un unico sistema portatile, l'allineamento originale, la dimensione del foro e la tolleranza possono essere completamente ripristinati alle specifiche OEM direttamente sul luogo di lavoro.

Il braccio dell'escavatore è una delle strutture portanti-più critiche di un escavatore. Trasferisce le forze di scavo dalla benna e si attacca direttamente alla struttura superiore, resiste inoltre a carichi d'urto costanti, forze laterali e vibrazioni durante il funzionamento.

Nel corso del tempo, i fori dei perni del braccio tendono a causare ovalizzazione, usura della conicità e disallineamento a causa del-lavoro pesante. Una volta che il foro si consuma, può causare guasti accelerati di perni e boccole, concentrazione di sollecitazioni strutturali e prestazioni instabili della macchina anche in presenza di piccole deviazioni nella dimensione del foro o nell'allineamento.

Pertanto, il braccio dell'escavatore per la perforazione della linea in loco è l'opzione migliore ed economicamente vantaggiosa per la riparazione.

I fori dei perni del braccio sono sottoposti a sollecitazioni combinate che accelerano l'usura più rapidamente rispetto a molti altri componenti dell'escavatore:

• Carichi alternati elevati durante lo scavo, il sollevamento e l'oscillazione
• Carichi laterali e forze torsionali causati da terreno irregolare e scavo angolato
• Micro-movimento tra perno e boccola sotto carichi d'urto pesanti
• Lubrificazione insufficiente in ambienti di lavoro difficili
• Polvere, sabbia e particelle abrasive che entrano nell'interfaccia del perno-boccola
• Stress termico dovuto al funzionamento-intenso e continuo
• Carichi ciclici e ad alto impatto
• Ambiente di lavoro abrasivo
• Disallineamento sotto forza pesante
• Lubrificazione insufficiente
• Materiali rigidi e ad alta resistenza

Una volta iniziata l'usura, l'ovalità del foro aumenta rapidamente, causando perni allentati, rumore anomalo e affaticamento strutturale accelerato se non viene riparato in tempo.

• Riparazione del braccio-in loco senza smontaggio
• Ripristina l'allineamento originale del foro
• Saldatura di fori + alesatura in linea in un unico sistema
• Elevata rigidità per strutture a braccio di grandi dimensioni
• Design compatto e portatile
• Comprovato nell'applicazione di riparazione di escavatori reali

Passaggio 1: ispezione e misurazione

Controllare l'usura, l'ovalizzazione, la conicità e l'allineamento dei fori utilizzando strumenti di misurazione di precisione.

Passaggio 2: configurazione e allineamento della macchina

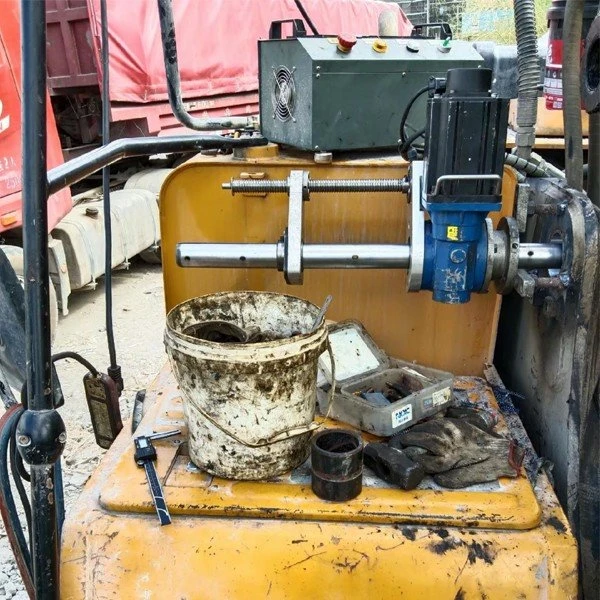

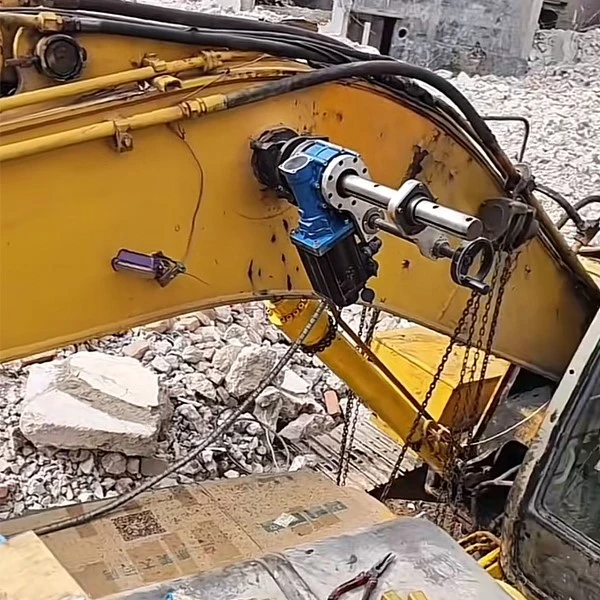

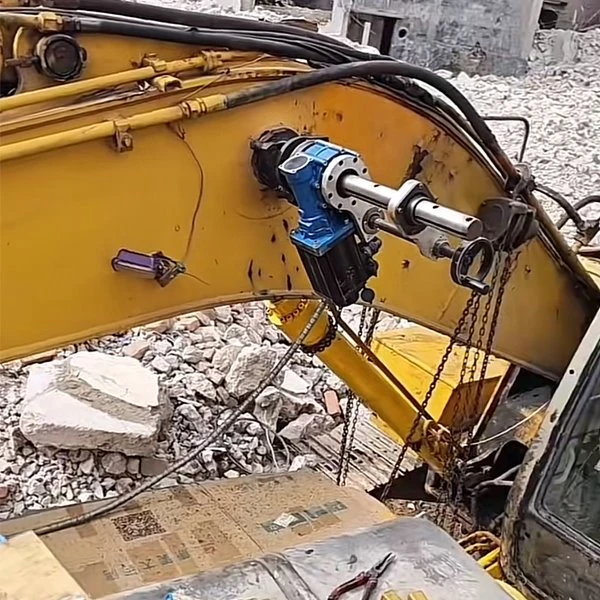

Montare il sistema di alesatura portatile direttamente sul braccio e allineare la barra di alesatura secondo la linea centrale del foro originale.

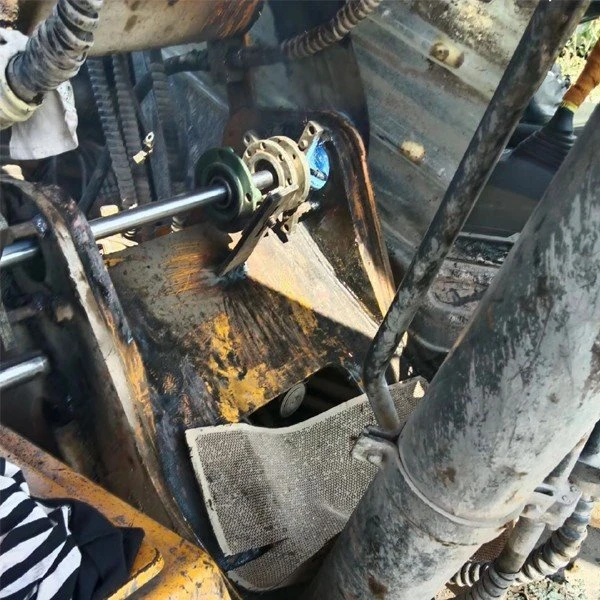

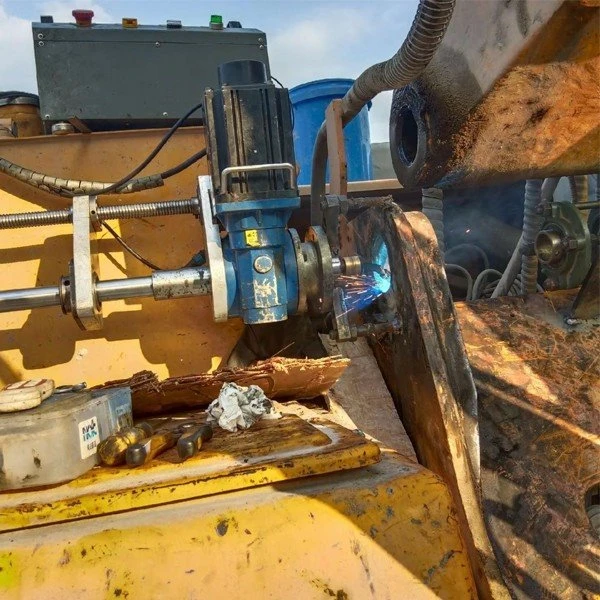

Passaggio 3: saldatura del foro (se richiesta)

Applicare accumuli di saldatura controllati per ripristinare il materiale in fori molto usurati o allungati.

Passaggio 4: alesatura approssimativa

Rimuovere il materiale di saldatura in eccesso e ripristinare la geometria preliminare del foro.

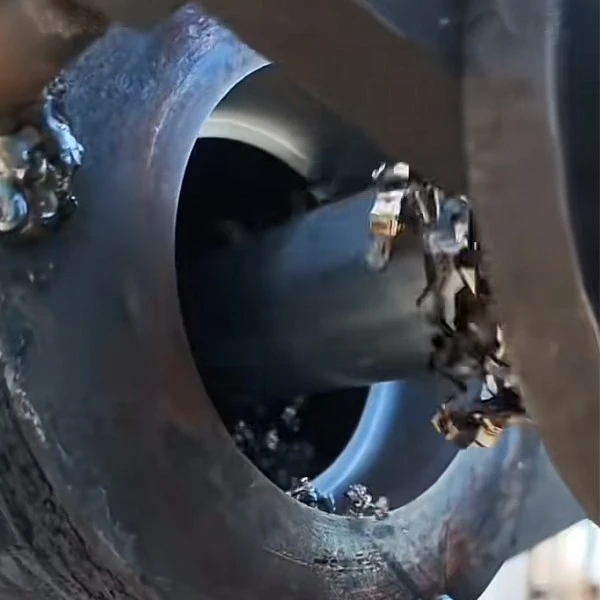

Passaggio 5: alesatura di precisione della linea

Finire il foro fino al diametro esatto e alla tolleranza di boccole o perni.

Passaggio 6: ispezione finale e assemblaggio

Verificare innanzitutto le dimensioni, l'allineamento e la finitura superficiale dei fori, quindi installare nuove boccole e perni.

• Fori per i perni del piede del braccio
• Fori di connessione dal braccio-alla-struttura superiore
• Fori di montaggio del cilindro del braccio
• Boom-per-attaccare i fori dei giunti
• Fori del braccio coassiale singoli o multipli in un'unica configurazione
• Fori dei perni della base del braccio
• Fori di connessione tra braccio-e-telaio
• Fori per perni dal braccio-al-braccio (avambraccio).
• Allineamento multi-alesaggio sui gruppi braccio
• Perno del braccio e fori del perno

I nostri prodotti sono ampiamente utilizzati e collaudati in molti settori.

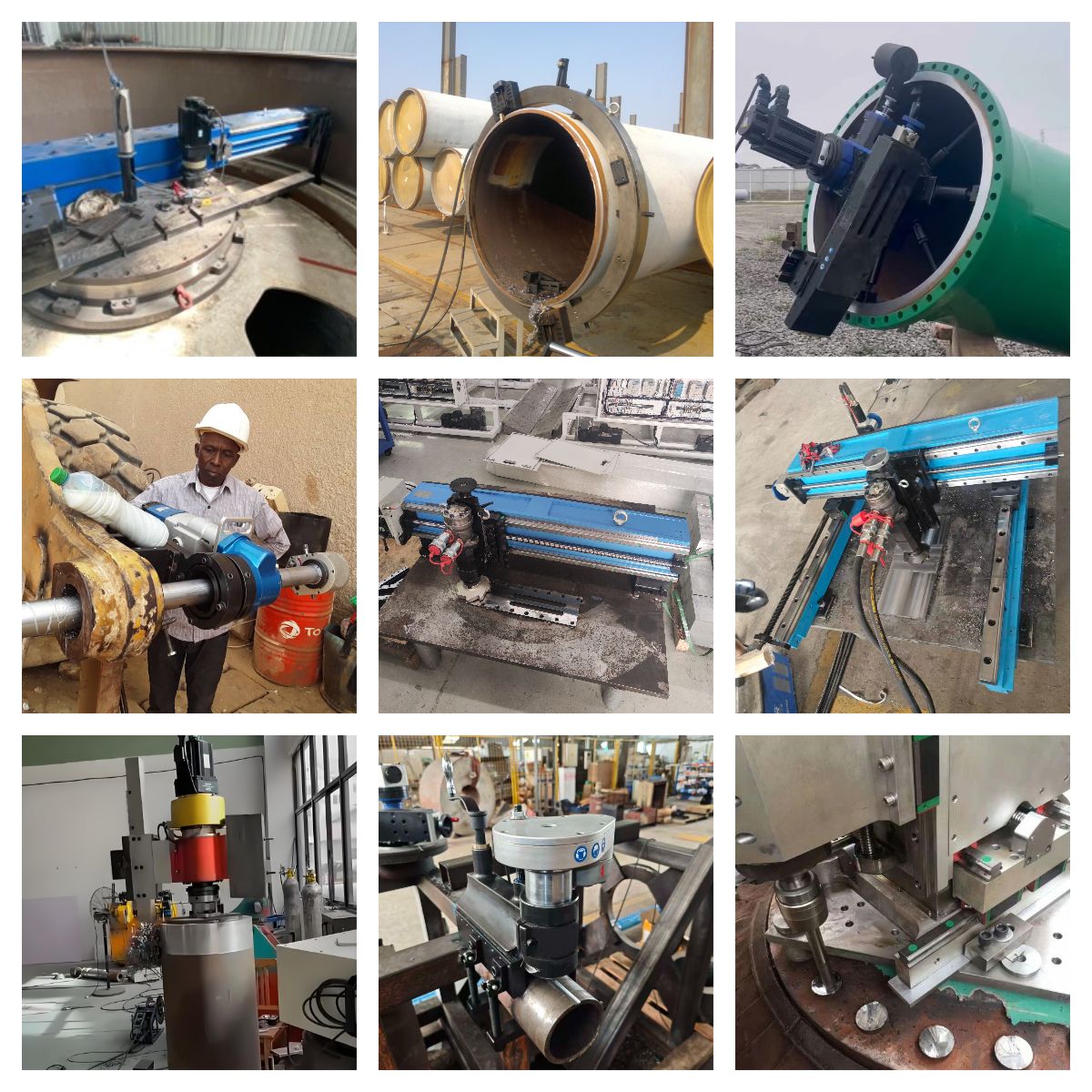

Disponiamo di una gamma di attrezzature portatili che possono essere utilizzate per la-lavorazione in loco e disponiamo di capacità di personalizzazione delle attrezzature in base al progetto del cliente.

Saremo lieti di aiutarti se hai altre domande.
Contatta JDA Machine Tools oggi stesso.
